Beschreibung |

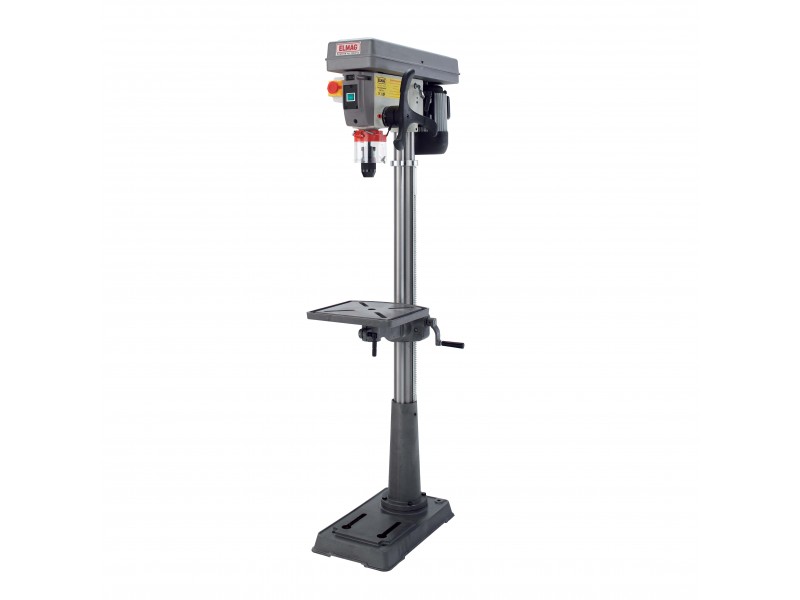

ELMAG KBM 16 S Säulen-Bohrmaschine
Die Profi-Säulenbohrmaschine KBM 16 S überzeugt mit ihrem bewährten Antriebssystem aus starkem Qualitätsmotor und Riemenantrieb. Durch die Verwendung eines Präzisionslagers wird die hohe Rundlaufgenauigkeit erzielt.
Die KBM 16 S ermöglicht durch ihren Pinolenabstand zum Bohrtisch von max. 680 mm die Bearbeitung von hohen Werkstücken. Und wenn das nicht reicht, erweitern Spannnuten in der Grundplatte den Arbeitsbereich für hohe Formteile.
Die Maschine ist daher gut geeignet für den Einsatz in Metallbaubetrieben.
Ausführung:
- Bohrleistung Ø 16 mm
- Laufruhiger Antriebsmotor 550 W
- IP 54 staub- und spritzwassergeschützt
- 400 V-Modell, hohes Drehmoment
- 12 Drehzahlen 100 - 2.000 UpM, ideale Grunddrehzahl für harte Werkstoffe
- Rechts- und Linkslauf
- Antrieb über Qualitätskeilriemen
- Bohrspindel mit Präzisionslager
- Bohrspindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Bohrtisch mit T-Nuten und Kühlmittelrinne, schwenk-. dreh- und höhenverstellbar
- Bohrtischbeleuchtung
- Geschliffene Stahlsäule mit Zahnstange
- Grundplatte mit Spannuten
- Sicherheitsschalter IP 54 mit Nullspannungsauslöser
Technische Daten:
Bohrleistung in Stahl |
16 mm |
Spindelaufnahme |
MK-2 |
Drehzahlbereich |
100 - 2.000 UpM |
Drehzahlstufen |
12 |
Pinolenhub |
80 mm |
Säulendurchmesser |
73 mm |
T-Nutbreite |
16 mm |
Arbeitsbereich: |
|
Pinolenhub |
360 mm |
Spindelausladung |
195 mm |
Bohrtisch schwenkbar |
±45° |
Bohrtisch drehbar |
±180° |
Pinolenabstand Tisch |
110 - 470 mm |
Bohrtischfläche |
300 x 310 mm |
Antriebsleistung: |
|
Motorleistung |
550 W |
Netzanschluss |
400 V/50-60 Hz |
Abmessungen: |
|
Kubatur |
310x310x680 mm |
Grundplattenfläche (lxb) |
285x495 mm |
Höhe |
1610 mm |
Gewicht |
58 kg |
Lieferumfang:
- Schnellspannbohrfutter B 16,1 - 16 mm
- Kegeldorn MK 2 / B 16
- Austreibkeil
- Werkzeugsatz
- Bedienungsanleitung
|
