| Beschreibung |

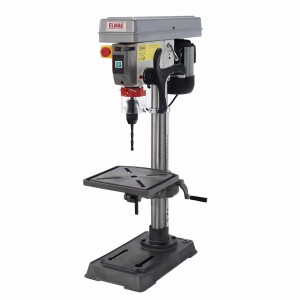

 ELMAG KBM 13 T Set Keilriemen-Bohrmaschine
Die kompakte Tischbohrmaschine KBM 13 T überzeugt mit ihrem bewährten Antriebssystem aus starkem Qualitätsmotor und Riemenantrieb. Durch die Verwendung eines Präzisionslagers wird die hohe Rundlaufgenauigkeit erzielt.
Mit einer Bohrleistung in Stahl von 13 mm ist das Modell die ideale Einstiegsmaschine für den ambitionierten Hobbyhandwerker, Modellbauer und Freund guter Werkstattausrüstung.
Ausführung:
- Bohrleistung Ø 13 mm
- Laufruhiger Antriebsmotor 550 W
- IP 54 staub- und spritzwassergeschützt
- 230 V-Schnellläufer mit 5 Drehzahlen 500-2.500 UpM
- Top-Speed ideal für kleine Bohrdurchmesser
- Antrieb über Qualitätskeilriemen
- Bohrspindel mit Präzisionslager
- Bohrspindelschutzabdeckung
- Bohrtiefenskala und -anschlag
- Bohrtisch mit T-Nuten und Kühlmittelrinne, schwenk-. dreh- und höhenverstellbar
- Geschliffene Stahlsäule mit Zahnstange
- Grundplatte mit Spannuten
- Sicherheitsschalter IP 54 mit Nullspannungsauslöser
Technische Daten:
| Bohrleistung in Stahl |
13 mm |
| Spindelaufnahme |
MK-2 |
| Drehzahlbereich |
500 - 2.500 UpM |
| Drehzahlstufen |
5 |
| Pinolenhub |
60 mm |
| Säulendurchmesser |
60 mm |
| T-Nutbreite |
16 mm |
| Arbeitsbereich: |
|
| Pinolenhub |
230 mm |
| Spindelausladung |
127 mm |
| Bohrtisch schwenkbar |
±45° |
| Bohrtisch drehbar |
±180° |
| Pinolenabstand Tisch |
60 - 290 mm |
| Bohrtischfläche |
197 x 197 mm |
| Antriebsleistung: |
|
| Motorleistung |
550 W |
| Netzanschluss |
230 V/50-60 Hz |
| Abmessungen: |
|
| Kubatur |
197x197x290 mm |
| Grundplattenfläche (lxb) |
210x340 mm |
| Höhe |
850 mm |
| Gewicht |
30 kg |
Lieferumfang:
- Schnellspannbohrfutter B 16,1 - 13 mm
- Kegeldorn MK 2 / B 16
- Austreibkeil
- Werkzeugsatz
- Maschinenschraubstock 3 Zoll / 75 mm
- 2 Spannschrauben 16 mm
- HSS-Bohrerkassette 1 - 13 mm 25-tlg.
- Bedienungsanleitung
|
